Адаптер ВЧТТ

Описание   Характеристики   Фото



Высокочастотный трансформатор тока ВЧТТ-03 (адаптер для контроля разрядной активности) предназначен для передачи высокочастотных составляющих переходных процессов, вызванных частичными разрядами в изоляции обмоток и вводов трансформаторов. ВЧТТ-02 представляет собой высокочастотный трансформатор проходного типа с разъемным магнитопроводом, который покрыт всесезонным компаундом.

Структура условного обозначения (артикула):

ВЧТТ-03

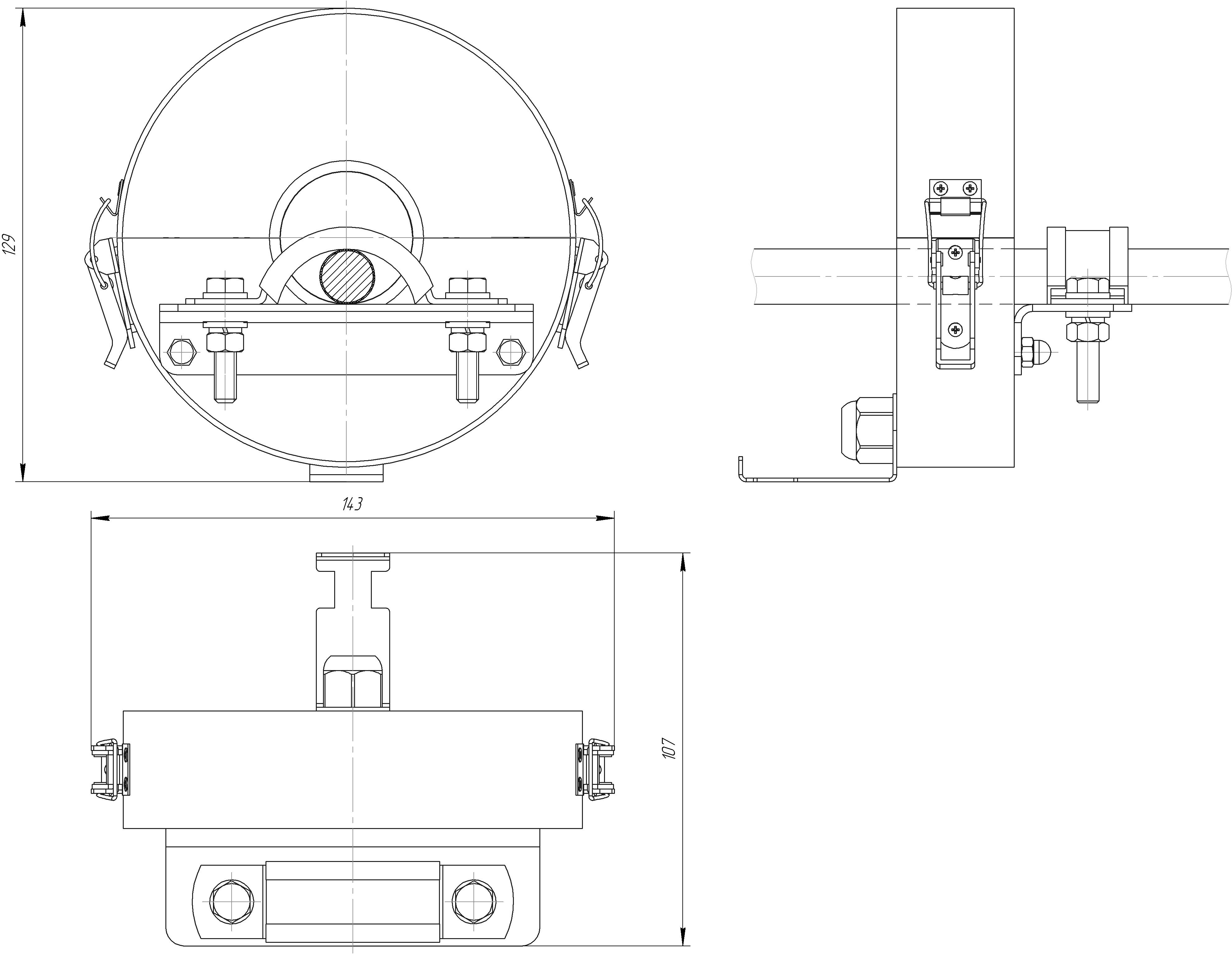

ВЧТТ устанавливается на шине заземления бака трансформатора и на глухозаземлённой нейтрали. Не допускается установка ВЧТТ  на нейтраль, если она не заземлена или заземлена через резистор (реактор). Габаритные размеры ВЧТТ  приведены на рисунке
