Адаптер диагностического вывода ввода

Описание   Характеристики   Фото

Адаптер диагностического вывода ввода (далее АИВ) является низковольтным оборудование напряжением до 36В переменного тока и является элементом систем (устройств) непрерывного контроля. Адаптер вывода (далее АИВ) является элементом диагностических систем непрерывного контроля, предназначен для безопасного механического и электрического подключения кабеля до блока мониторинга к диагностическому выводу изоляции ввода (ИВ) силового трансформатора. Также АИВ служит для ограничения напряжения на измерительном выводе в нештатных режимах работы трансформатора и при обрыве (повреждении) кабеля, а также предназначен для защиты от попадания влаги в узел диагностического вывода ввода. Уровень напряжения на элементах адаптера в рабочем режиме составляет не более 1 В, а при обрыве кабеля не более 36 В. Монтаж осуществляется, вместо заводского защитного колпачка.  Адаптер АИВ входит в состав апаратно-программного комплекса SAFE-T предназначеного для диагностики и непрерывного контроля трансформаторного оборудования. Присоединительные размеры АИВ соответствуют узлу вывода и могут меняться от типа ввода, для которого он предназначен. Адаптер не выполняет преобразований и измерений

Структура условного обозначения (артикула):

АИВ-XX (где ХХ - модификация, на данныймомент в серийном производстве, только модификация "08", которая применяется для вводов всех типов и класов напряжения)

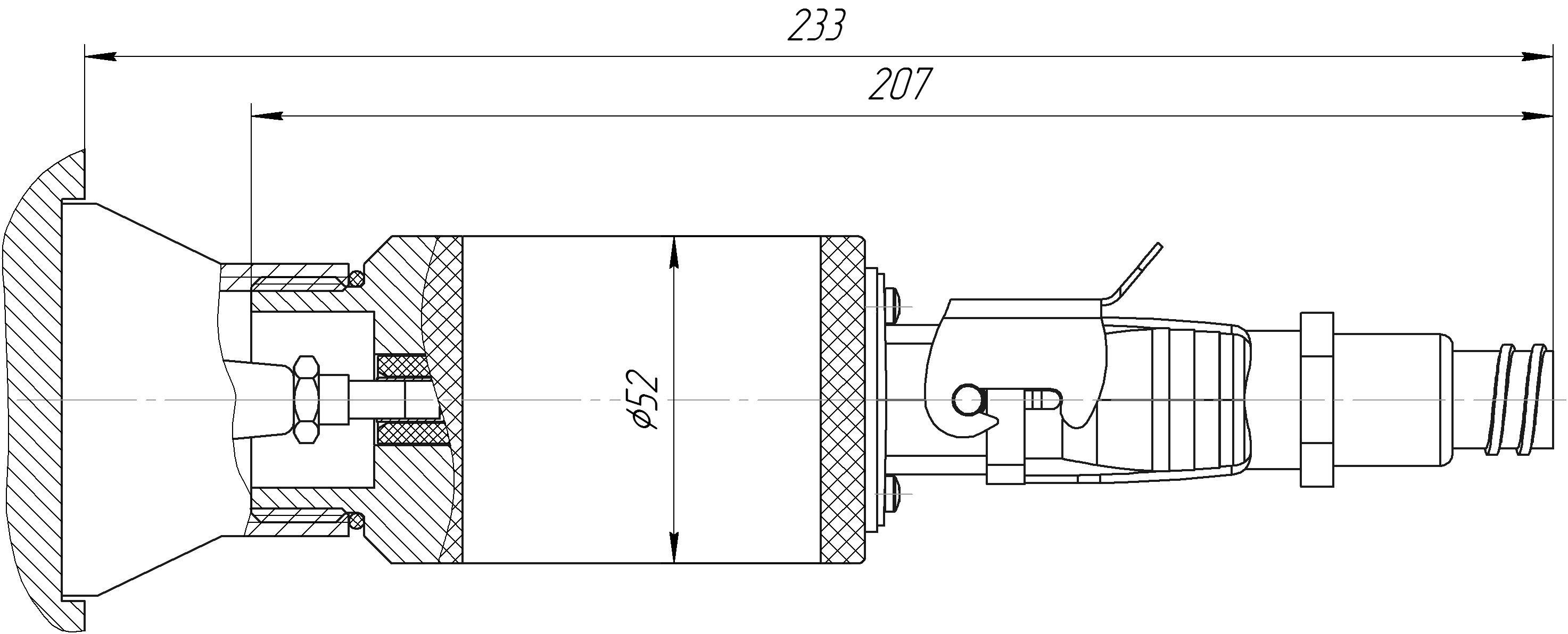

Рисунок 1 – Эскиз монтажа (внимание, передний фланец адаптера, может иметь иную конструкцию, а адаптер иные габариты - в зависимости от конструкции конкретного ввода)



          Адаптер АИВ входит в состав системы непрерывного контроля трансформаторного оборудования SAFE-T®  (далее СНК).

Функциональная схема АИВ приведена на рисунке 2. АИВ  содержит варистор RU1, защитные разрядники FV1 и FV2  и резистивный делитель, состоящий из 21 параллельно-последовательно соединённых резисторов R1 - R21 (1200 Ом, 1 Вт), имеющих суммарное сопротивление 514 Ом. При работе с устройством КИВ-500Р, схема АИВ может не содержать защитных резисторов, в зависимости от требований Заказчика.

Описание: C:\Documents and Settings\A_Inshakov\Рабочий стол\Схема АИВ.PNG

Рисунок 2 – Схема функциональная
