Датчик тока

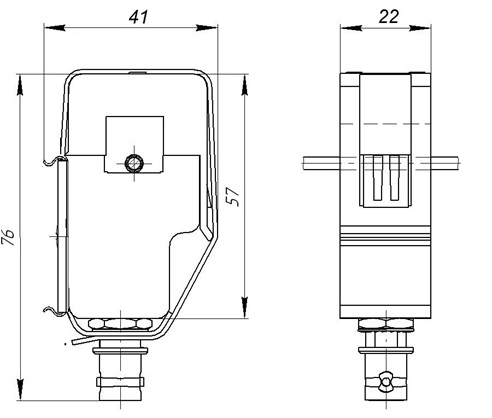

Трансформаторный датчик переменного тока (ТДТ-01) предназначен для регистрации переменного тока в цепи питания двигателей исполнительных механизмов систем охлаждения, приводов РПН. Провод питающего кабеля должен быть продет через окно чувствительного трансформатора тока, датчик фиксируется на проводе кабельной стяжкой. В комплекте также предусматривается клеммная коробка для соединения кабеля к датчику. Датчик является пассивным и не требует внешнего питания.

Структура условного обозначения (артикула):

ТДТ-01









№ п/п

Параметр

Величина

1

Номинальный первичный ток, А

10

2

Внешний диметр чувствительного элемента, не более, мм

30

3

Диаметр внетреннего окна, мм

5

4

Толщина чувствительного элемента, не более, мм

20

5

Диапазон рабочих температур

от минус 40°С до + 85°С

6

Относительная влажность воздуха при температуре +25°С, без конденсации влаги

до 95%

7

Степень защиты по ГОСТ 15150-69, не ниже

IP55

8

Погрешность преобразования, не хуже, %

2

9

Изоляция, кВ

4
