Блок мониторинга

Описание   Характеристики

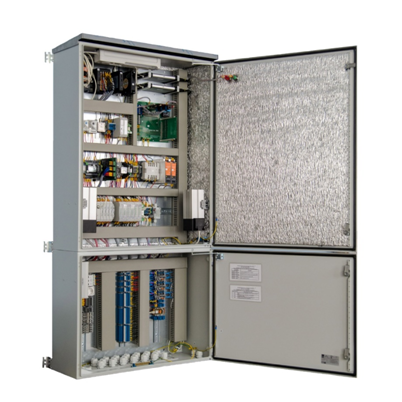

Блок мониторинга обеспечивает прием, обработку, преобразование и хранение данных, полученных от первичных датчиков, и осуществляет информа-ционный обмен с автоматизированным рабочим местом оператора (АРМ) системы непрерывного контроля SAFE-T®

Структура условного обозначения (артикула) БМ:
БМ A-Б-В-Г-Д-Е
где А - размещение БМ (01 – возле оборудования; 02 – в отапливаемом помещении).
Б - количество приборов контроля параметров электроэнергии;
В - количество входных контактных сигналов;
Г - количество входных аналоговых сигналов (4-20мА, Pt100 и т.п.);
Д - количество контролируемых вводов;
Е - климатическое исполнение БМ по ГОСТ 15150-69 (У, УХЛ, ХЛ).











Блок мониторинга предназначен для непрерывного контроля трехфазных единиц трансформаторного оборудования или трехфазных групп однофазного оборудования в том числе и с резервными фазами, следующего типа (включая, но не ограничиваясь):

АТДЦТН-250000/500/110, АТДЦТН-200000/220/110, АТДЦТН-125000/330/110, АТДЦТН-250000/330/220, АТДЦТН-125000/220/110, АОДЦТ-417000/750/500, РОМБС-110000/750/110, ТДН-40000/110, ТДН-63000/110, РОДУ-60000/500, РОМБСМ-60000/500, АТДЦТН-250000/220/110, АОДЦТН-167000/500/220, АОДТН-333000/750/330, АТДТН-200000/330/110, АТДЦТН-200000/330/110, РОМ-110000/750, АТДЦТН-250000/500/110, АТДЦТН-500000/500/220, АТДЦТН-200000/220/110, ТРДЦН-100000/220, АТДЦТН-500000/500/220-У1, АТДЦТН-250000/220/110, ТРДЦН-100000/220, РОМ-110000/500, ТРДЦН-63000/220, АОДЦТН-167000/500/220, АТДЦТН-250000/330/150, РОДЦ-60000/500,

OSFSZ-125000/220/110/10, OSFSZ-125000/220/110/10, АТДЦТН-250000/220/110, ТРДЦН-100000/220, BKD-60000/500, ТРДН-63000/110, ОРДЦ-210000/500, ODFSZ-167000/500/220, OSFSZ-125000/220/110, BKS-50000/220, OSFSZ-125000/220/110, OSFSZ-63000/220/110, АТДЦТН-250000/220/110, OSFSZ-63000/220/110, SSZ-40000/230, ТЦ-1250000/330, ТРДНС-40000/35, ТРДН-63000/150, АТДЦТН-250000/330/150, ТДЦ – 250000/330, ТДЦГ – 250000/330, ТРДН – 32000/150, ТРДН – 40000/110, ТДЦ-630000/500, ТДЦ-630000/220, АОДЦТН-267000/500/220, РОМБСМ-60000/500,РТДТН-180000/500, ИРМ-60000/500, ОРЦ-417000/750, ТДЦ-400000/220, ТРДН-40000/110/6,3/6,3, ТДЦ-400000/110, ТДЦ-400000/220, РОДУ-60000/500, ТДЦ-400000/500, ТРДНС-40000/35, ТДЦ-400000/220, ТДЦ-400000/500

Фактические технические характеристики блока мониторинга формируются на основании Технического задания (требований), утвержденного Заказчиком. Основные функции блока мониторинга (включая, но не ограничиваясь):



Сигналы

Описание

Рекомендуемое значение (для трехфазного ТрО)

Требуемое значение

Исходная комплектация трансформаторного оборудования



Перечень, тип и количество датчиков, приборов и сигнализаторов для СНК, уже входящих в комплект поставки трансформаторного оборудования

Указать полный перечень

Например:

- трансформаторы тока встроенные на стороне ВН (3 шт., класс точности 0,5);

- трансформаторы тока встроенные на стороне СН (3 шт., класс точности 0,5);

-  трансформаторы тока встроенные на стороне НН (3 шт., класс точности 0,5);

- датчик температуры верхних слоёв масла
(1 шт., 4-20мА);

- датчик температуры нижних слоёв масла
(1 шт., Pt100);

- номер положения РПН (3 шт., 4-20мА);

- газовое реле («Предупреждение», «Отключение»);

- идёт переключение РПН (3 шт.);

- включены двигатели вентиляторов (3шт. – по кол-ву групп охладителей)

- и.т.д.



Аналоговые

1.

Контроль напряжений

Необходимо указать обмотки:

ВН, СН, НН (НН1, НН2, ОО и т.д.)

ВН, СН



2.

Контроль токов обмоток

ВН, СН



3.

Контроль температур (t)

Указать необходимые точки контроля, количество:

- t верхних слоев масла

- t нижних слоев масла

- t на входе охладителя

- t на выходе охладителя



1

1

3

3



4.

Контроль устройства РПН

Указать необходимые сигналы для контроля:

- температура  масла контактора

- номер положения



1

3



5.

Контроль основной изоляции высоковольтных вводов

Указать требуемые диагностические параметры:

- tgδ1,

- С1,

- Δ tgδ1,

- Δ С1 / С1,

- ток роводи мости,

- ток небаланса,

- разрядная активность (характеристики ЧР),

- регистрация импульсных напряжений,

- параллельная работа с устройством КИВ-500,



Указать количество и типы вводов



+

+

+

+

+

+

+

+

+



Все вводы на классы 110кВ и выше



6.

Параметры окружающей среды

- температура;

- влажность

+

+



7.

Контроль характеристик масла

- контроль влагосодержания;

- контроль концентрации газов:

- водород (H2),

- оксид углерода (CO),

- двуокись углерода (CO2),

- метан (CH4),

- ацетилен (C2H2),

- этан (C2H6),

- этилен (C2H4),

- кислород (O2),

- азот (N2)

+



+

-

-

-

-

-

-

-

-



8.

Контроль элементов системы охлаждения

Указать:

- токи двигателей вентиляторов;



- токи маслонасосов



По кол-ву групп охладителей

По кол-ву групп охладителей



9.

Контроль вибрации бака ТрО

Указать кол-во контролируемых точек (от 3 до 9 на бак)



3



10.

Другие аналоговые сигналы

Указать наименование и количество:



Дискретные параметры

1.

Сигналы от шкафа управления системой охлаждения

Указать необходимые сигналы и их количество:

- основной и вспомогательный источники питания включены

- вспомогательный источник питания включен

- отключена цепь управления

- отключена вспомогательная цепь

- рабочий(е) охладитель(и) включён(ы)

- резервный охладитель включён

- аварийно отключён(ы) рабочий(е) охладитель(и)

- аварийно отключён резервный охладитель

- нет потока масла в рабочем охладителе

- нет потока масла в резервном охладителе

- отключена цепь сигнализации





1

1

1

1

1

1

1

1

1

1

1



2.

Сигналы от шкафа управления устройством РПН

Указать необходимые сигналы и их количество:

- Переключение РПН не завершено

- Идет переключение РПН

- Питание силовых цепей или цепей управления привода отключено



1

1



1



3.

Сигналы от устройств релейной защиты

Указать необходимые сигналы и их количество:

- реле Бухгольца

- срабатывание отсечного клапана

- устройство сброса давления №1

- устройство сброса давления №2

- уровень масла в расширителе автотрансформатора

- уровень масла в расширителе РПН

- контрольное реле РПН



2

1

1

1

2

2

1



4.

Другие дискретные сигналы

Указать наименование и количество:







Датчики и приборы

1.

Предусмотреть в составе комплекта поставки СНК все дополнительные датчики и приборы, необходимые для реализации вышеуказанных ф-ций в полном объеме

Указать (да/нет)





Нет (см. п.2)







2.

Другие датчики и приборы

Указать наименование, количество и тип:

- газоанализатор масла;

- влагоанализатор масла;

- температуры масла (поверхностный монтаж);

- токов вентиляторов системы охлаждения;

- токов маслонасосов системы охлаждения;

- вибрации бака



1

1

2

3



3.

Дополнительные требования к датчикам и приборам



Кабели

Внимание! Для проработки возможности включения в комплект поставки СНК требуется план-схема объекта (подстанции, станции) с указанием размещения элементов СНК и датчиков на трансформаторном оборудовании

1.

Кабели для связи с БМ и питания датчиков и приборов, поставляемых с СНК

Указать (да/нет)

Нет



2.

Кабели для связи с БМ датчиков и приборов, не входящих в комплект поставки СНК

Указать (да/нет)

Нет



3.

Кабели питания датчиков и приборов, не входящих в комплект поставки СНК

Указать (да/нет)

Нет



4.

Оптический кабель связи БМ с ШС СНК

Указать (да/нет)

Нет



5.

Сигнальные кабели связи БМ с ШС СНК

Указать (да/нет)

Нет



6.

Другие кабели

Указать назначение, а также наименование и количество (по возможности)



7

Дополнительные требования к кабелям







Подключение к блоку мониторинга цифровых датчиков и устройств

Кол-во приборов

Типы приборов

Ethernet







RS-485







RS-232







USB









Перечень 1) математических моделей и экспертных оценок, реализуемых СНК

(заполняется для каждой единицы контролируемого трансформаторного оборудования)


п/п

Модель

Описание

Требуемое значение (да/нет)

1.

Временные превышения напряжения на стороне ВН

Анализ и регистрация в соответствии с требованиями ГОСТ 1516.3-96.



2.

Мощность контролируемого оборудования

Постоянный расчет активной и реактивной мощности, cosj по сторонам контролируемого объекта.



3.

Температура наиболее нагретой точки обмотки

Постоянный расчет температуры наиболее нагретой точки обмотки по данным температуры верхних слоев масла (измеренной датчиком) и нагрузки в соответствии МЭК 60076-7 или ГОСТ 14209-97.



4.

Содержание влаги в изоляции.

Температура образования пузырьков пара

Расчет влагосодержания твердой изоляции в местах перегрева.

Определение температуры закипания, запас по температуре закипания.



5.

Старение изоляции

Расчет старения изоляции по температуре наиболее нагретой точки обмотки и расчетному влагосодержанию твердой изоляции. Прогноз старения и общего износа по ГОСТ 14209-97 (МЭК 354-91) или МЭК 60076-7.



6.

Состояние и эффективность системы охлаждения

Расчет температуры верхних слоев масла по МЭК 60076-7 или ГОСТ 14209-97 и сравнение ее с фактической. Непрерывный контроль режима работы системы охлаждения (уровней охлаждения), электродвигателей маслонасосов и вентиляторов.



7.

Состояние устройства РПН 2)

Расчет перепада температур масла в основном баке и баке контактора РПН. Определение механического и электрического износа контактов.



8.

Оценка состояния основной изоляции высоковольтных вводов 3)

Расчет параметров основной изоляции высоковольтных вводов (тангенс угла диэлектрических потерь, емкость и их изменения).



9.

Характеристики разрядной активности

Контроль характеристик разрядной активности в ТрО.



10.

Нагрузочная способность трансформатора

Расчет нагрузочной способности трансформатора по ГОСТ 14209-97 (МЭК 354-91), МЭК 60076-7, МЭК 60076-2 в том числе выдача времени возможной работы до достижения предельных параметров при текущей нагрузке и схеме работы системы охлаждения. Допустимые величины и время перегрузки без ущерба для общего срока службы.



11.

Комплексная оценка состояния оборудования в «текущий» момент эксплуатации

Комплексная оценка технического состояния силового оборудования на «текущий» момент эксплуатации.



12.

Расчет дополнительных потерь активной мощности от токов высших гармоник

Определение дополнительных потерь активной мощности от токов высших гармоник.



13.

Система контроля качества электроэнергии

Определение параметров контроля качества электроэнергии по ГОСТ 13109-97.



14.

Регистрация осциллограмм при перегрузках по токам и напряжениям.

Система математической и программной обработки и анализа осциллограмм при перегрузках по токам и напряжениям.



15.

Регистрация сквозных токов короткого замыкания 4)

Регистрация параметров сквозных токов короткого замыкания: наибольший пик, действующее значение периодической составляющей, время протекания тока. Учет влияния на ресурс оборудования.



16.

Регистрация импульсных напряжений на стороне ВН

Регистрация осциллограмм высокочастотных импульсных напряжений с использованием вводов ВН в качестве емкостных делителей.



17.

Вибродиагностика

Регистрация и обработка сигналов от вибродатчиков с экспертной оценкой состояния трансформаторного оборудования на основании полученных результатов.





Примечание:

1. Полный список математических моделей зависит от типа ТрО и точного перечня входных сигналов. Список формируется на этапе согласования Технического задания.

2. При наличии устройства РПН.

3. Для вводов на классы напряжений 110кВ и выше.

4. Для реализации модели в СНК должны быть поданы сигналы от встроенных трансформаторов тока, при наличии технической возможности, удовлетворяющих следующим требованиям:

- класс точности обмотки – 5Р;

- номинальная предельная кратность обмотки должна быть согласована со службой РЗА эксплуатирующей организации.
