Вводы и трансформаторы тока

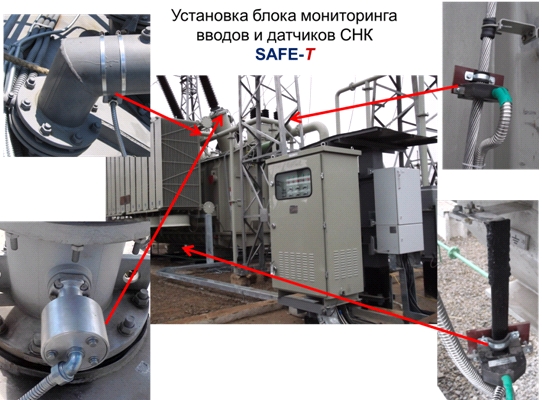

Блок мониторинга вводов (трансформаторов тока) предназначен для непрерывного контроля характеристик основной изоляции высоковольтных вводов трансформаторов, автотрансформаторов, реакторов или характеристик конденсаторной изоляции трансформаторов тока под рабочим напряжением. Предназначен для самостоятельной работы, а также интеграции в систему мониторинга трансформаторного оборудования или комплексную систему мониторинга высоковольтного оборудования, АСУ ТП или другие системы «верхнего уровня».

Все функции могут реализовываться на базе единого блока мониторинга трансформатора, без установки дополнительного блока мониторинга вводов.






Преимущества SAFE-T® в части контроля вводов:

  • непосредственный контроль значения тангенса угла диэлектрических потерь (tgδ1) и ёмкости (C1) основной изоляции,
  • контроль tgδ1 осуществляется по дифференциальному методу на базе математического вычисления угла между двумя векторами токов и соответствующих им векторов напряжения, получаемых от измерительных обмоток трансформаторов напряжения (ТН),
  • независимость от значений емкостей основной изоляции, контролируемых вводов (диапазон 25 – 2000пФ, а также любое сочетание емкостей в контролируемой трехфазной группе),
  • независимость результата от параметров питающего напряжения (как от колебания амплитудных значений, так и от колебания межфазных углов трехфазной системы),
  • точное определение дефектного ввода трехфазной группы,
  • фиксация изменения характеристик изоляции вводов при синхронном старении изоляции,
  • возможность фильтрации паразитных влияний, искажающих результаты диагностики (при росте влажности окружающей среды, осадках, обмерзании поверхности изолятора).
