Структура


Система непрерывного контроля (система мониторинга) трансформаторного оборудования SAFE-T® предназначена для непрерывного контроля и регистрации основных параметров, в том числе предаварийных и аварийных режимов трансформаторов, автотрансформаторов и реакторов в процессе эксплуатации. Системы мониторинга трансформаторов SAFE-T® - полностью отвечают современным требованиям к диагностике высоковольтного трансформаторного оборудования и аттестованы в ОАО "ФСК ЕЭС". Система SAFE-T® с 2001 года были оснащены более 200 единиц силового трансформаторного оборудования в России, Казахстане и Украине.






СНК строиться по трехуровневой схеме.

Уровень I включает в себя первичные датчики и приборы.

Уровень II - блок мониторинга (далее БМ) является совокупностью промышленных контроллеров, обеспечивающих сбор, обработку и хранение сигналов, полученных от первичных датчиков уровня I, с присвоением метки реального времени, расчет технических показателей работы и состояния трансформатора на базе математических моделей, передачу информации на уровень III.

Уровень III - шкаф-системный (далее ШС). В шкафу расположен сервер СНК, предназначенный для обеспечения приема информации от уровня II, резервирования архивов и ведения базы данных, удаленного контроля, визуализации информации на встроенном автоматизированном рабочем месте оператора (АРМ). Уровень III может выполняться в виде отдельного АРМ со специализированным программным обеспечениям SAFE-T®, или только в виде программного обеспечения SAFE-T®, устанавливаемого на имеющуюся электронно-вычислительную машину эксплуатирующей организации.

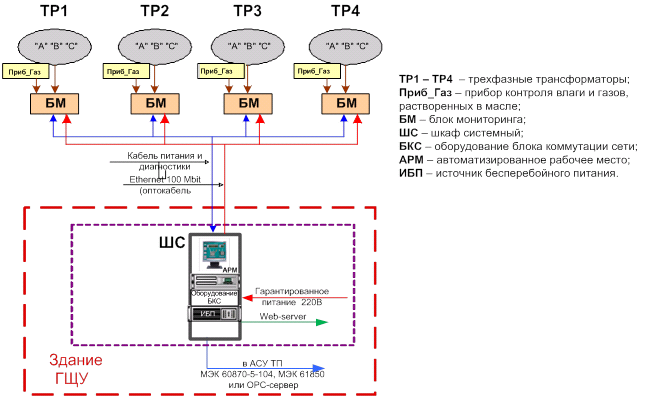

Пример структуры СНК SAFE-T® для четырех трехфазных трансформаторов
